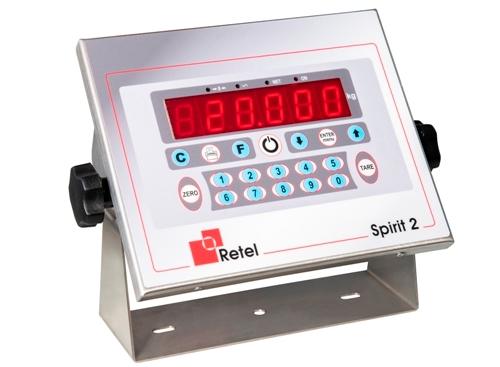

SPIRIT 2 > Visore di peso anche con stampante integrata

SPIRIT 2 > Visore di peso anche con stampante integrata

Disponibile


VISORE INDUSTRIALE DI PESO
con dispositivo ricettore del carico gravante direttamente su cella/e di carico o tramite sistema di leve di riduzione. Classe di precisione III o IIII a campo unico o con campi plurimi. Involucro INOX da tavolo o pannello (tavolo dim. mm. base 210 X 170 altezza 40/110), (cava pannello dim. mm.: base 192 X 150 h, profondità 90 mm.).
Conformità alle Normative: EN61000-6-2, EN61000-6-3, EN61010-1 EN45501.

Caratteristiche principali:
Tastiera impermeabile funzionale a 18 tasti + ON/OFF
Display led rossi, alta luminosità con 6 cifre da 20 mm e 4 led con indicazione di stato
Collegamento fino a max 8 celle di carico con resistenza di ingresso 350 Ohm.
Risoluzione interna: 24 bit  > 16000000 punti
Taratura di zero e fondo scala: Automatica (teorica) o eseguibile da tastiera.
Orologio calendario con batteria tampone
Memoria codice programma: 256 Kbytes FLASH riprogrammabile on board da RS232
Alimentatore esterno 230 Vac 7.5 Vcc, batteria 6 Vcc (opzionale). Assorbimento max: 4 W
Temperatura di funzionamento: -10°C ÷ +40°C (umidità max 85% senza condensa).

Funzioni  metrologiche:
Azzeramento - Stampa e/o invio dati - Attivazione funzione selezionata - Tara autopesata.
Tara preimpostabile - Tara bloccata/sbloccata -Totalizzazione - Accensione/spegnimento.

Funzioni selezionabili:
Controllo di tolleranza +/-. Pesata percentuale. Conteggio pezzi. Funzione di set point attiva su tutti i modi di funzionamento. Totalizzatore orizzontale / verticale / in scarico, con gestione di 3 livelli di totale azzerabili e stampabili in modo indipendente (totale parziale, totale generale, gran totale).

Funzioni di stampa (se presente):
Stampa programmabile di 5 formati di stampa (Tasto stampa, Totalizzazione, Totale parziale, Totale generale, Gran Totale, Intestazione prima pesata); ogni formato di stampa può contenere 26 posizioni che possono essere semplici codici ASCII o blocchi di stampa preconfigurati (es. progressivi di pesata, peso lordo, tara, netto, totale addizionale, data e ora, etc.)

INTERFACCE  A RICHIESTA
> 1 Porta seriale RS232_1 (opzionale cavo da 2-5-10 mt): Protocolli seriali: ASCII, Modbus
> 1 Porta seriale RS232_2 (opzionale cavo da 2-5-10 mt): Protocolli seriali: ASCII, Modbus
> 2 RELE' : contatto NA,  max 24Vac/Vdc, 1 A cad.
> SERIALE RS422/485:  in alternativa a relè, al 2° seriale RS232 e alle altre opzioni.
> ETHERNET: in alternativa alle uscite relè e al 2° seriale RS232 e alle altre opzioni.
> RF-868 Mhz: in alternativa alle uscite relè e al 2° seriale RS232 e alle altre opzioni.
> INTERFACCIA emulatore di Tastiera USB con cavo da 1,5 mt
> MEMORIA FISCALE: 1 Mbytes (fino a 160.000 pesate memorizzate)
> PACCO BATTERIE RICARICABILI
> STAFFA orientabile con pomelli di fissaggio.
> STAFFA solidale alla piattaforma

Cod. Immagine Modello

Specifiche

DB66SPIRIT2
DB66SPIRIT2
DB78SPIRIT2 + ETHERNET


Adattatore integrato per il collegamento alla rete Ethernet tramite IP



DB67SPIRIT2 + Emulazione tastiera con cavo da 1,5 mt


Elettronica integrata per la trasmissione del dato in emulazione di tastiera, anche in modalita' terminal server.
Stringa standard trasmessa:  PPPPPPPPPP  (10 caratteri di peso netto e virgola come separatore decimale) oppure NR. PEZZI , [eventuali personalizzazioni saranno quantificate].  Cavo da 1,5 mt.

SENZA NESSUNA MODIFICA AL VS. PROGRAMMA GESTIONALE.
Posizionare il cursore nel campo "peso/pezzi"  e premere pulsante stampa, automaticamente sarà inserito il dato rilevato dalla bilancia nel vostro gestionale.

DB69SPIRIT2 + Bcode + Emulazione tastiera con cavo da 1,5 mt

Elettronica integrata per la rilevazione tramite lettore di barcode (escluso) dell'ID prodotto e trasmissione dello stesso con il dato peso nel campo in cui il cursore sarà posizionato.

Stringa standard trasmessa: ID prodotto +  PPPPPPPPPP  (10 caratteri di peso netto e virgola come separatore decimale), [personalizzazioni su richiesta].

CON QUESTA INTERFACCIA > NESSUNA MODIFICA AL VS. SOFTWARE GESTIONALE.

Cavo incluso da 1,5 mt.

N.B. Lettore di bar code escluso, da ordinare separatamente.

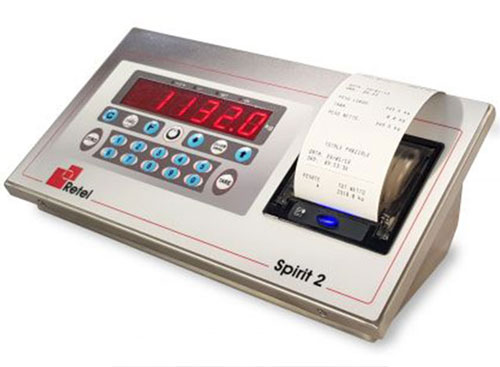

DB84SPIRIT 2 con stampante termica integrata
STAMPANTE
INTEGRATA A STRISCIA :
Metodo di stampa: Termica
Risoluzione: 203 dpi
Colonne: 24/40
Larghezza carta anche adesiva: 58 mm
Dimensione del rotolo: diametro 50 mm
Velocità di stampa: fino a 50 mm/sec

DB84SPIRIT 2 con stampante termica integrata
STAMPANTE
INTEGRATA A STRISCIA :
Metodo di stampa: Termica
Risoluzione: 203 dpi
Colonne: 24/40
Larghezza carta anche adesiva: 58 mm
Dimensione del rotolo: diametro 50 mm
Velocità di stampa: fino a 50 mm/sec

Cod. Immagine

Opzione

Specifiche

TPRStampante termica da pannello
Capottina protettiva x visore Spirit 2
CPPL1Copia programma personalizzato
Prevede installazione del programma personalizzato con verifica della funzionalità e collaudo generale.

CAVO N-2MTCAVO N > Seriale standard L=2 mt con pressacavo PG e connettore 9 pin F con calotta
CAVO N-5MTCAVO N > Seriale standard L=5 mt con pressacavo PG e connettore 9 pin F con calotta
CAVO N-10MTCAVO N > Seriale standard L=10 mt con pressacavo PG e connettore 9 pin F con calotta
ACIELE000063PACCO BATTERIE RICARICABILI

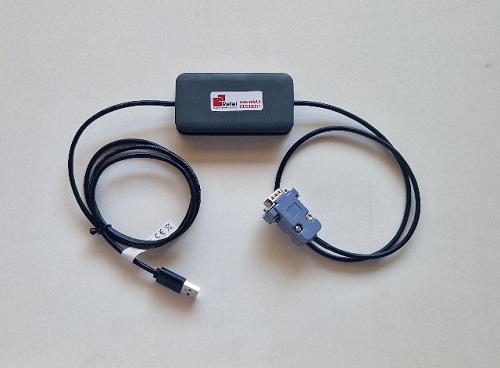

DB007Box emulatore di tastiera
Box con elettronica integrata per la trasmissione del dato in emulazione di tastiera, anche in modalita' terminal server.
Stringa standard trasmessa:  PPPPPPPPPP  (10 caratteri di peso netto e virgola come separatore decimale) oppure NR. PEZZI , [eventuali personalizzazioni saranno quantificate].  Cavo da 1,5 mt.

TRASMISSIONE DATO AL VS.  GESTIONALE SENZA NESSUNA MODIFICA .
Posizionare il cursore nel campo "peso o pezzi"  e premere pulsante stampa, automaticamente sarà visualizzato ed inserito il dato rilevato dalla bilancia nel vostro gestionale.


RS232OPZS2Porta seriale RS232 (opzionale cavo da 2-5-10 mt): Protocolli seriali: ASCII, Modbus
RS192SCHEDA RS422-485
RS223SCHEDA PROFIBUS

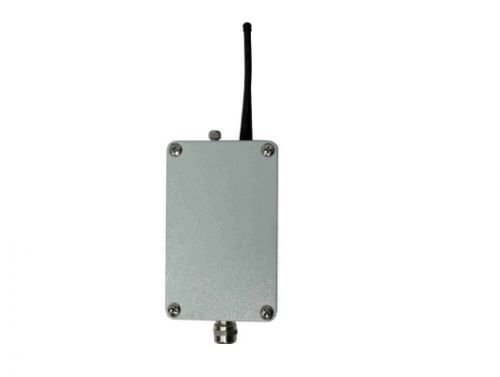

RF/868MhzCoppia moduli (trasmettitore/ricevitore) per connessione RS232 wireless in RF 868 MHz distanza max 50 mtTrasmettitore e ricevitore  RF 868 MHzVersione in alluminio con antenna esternaSelezione canale RF e indirizzo di comunicazione tramite DIPSWITCH.Alimentazione a batterie ricaricabiliProcedure di limitazione del consumo per lunga autonomia di funzionamento.Raggio di copertura mt. 50

RS179SCHEDA MEMORIA FISCALE
RWIFITD-2Interfaccia Wi-Fi interna per collegamento senza fili (tramite access point) al sistema informativo aziendale
STE02SCHEDA ETHERNET Interfaccia Ethernet interna. Velocit 10-100 Mbps
Il  peso viene inviato in continuo ad indirizzo IP su porta predefinita ed il dato deve essere acquisito tramite SOCKET.
Per utilizzare le funzionalità di rete è necessario disporre della connettività nei pressi della bilancia.
ETH-CV5Cavo Ethernet da 5 mt con connettore RJ45

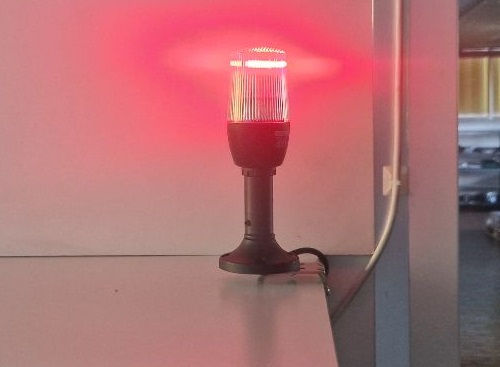

DB100Torretta di segnalazione visiva controllo peso (Incl. 2 rel ed alimentatore 24 vcc))IMMAGINE INDICATIVA
DB090Pulsantone esterno con cavo da 3 mt
RS114SCHEDA 2 RELE'Scheda 2 consensi con la seguente modalità di funzionamento per il controllo del peso: - inserisco il peso target
- inserisco la tolleranza inferiore e superiore

Con il peso sulla bilancia queste sono le condizioni:

- peso al di sopra/sotto  del peso target accensione lampada ROSSA
- peso corrispondente al valore target accensione lampada VERDE
RS114_2SCHEDA 2+2 RELE'Scheda 2+2 consensi con la seguente modalità di funzionamento: - inserisco il peso target
- inserisco la tolleranza inferiore e superiore

Con il peso sulla bilancia queste sotto sono le condizioni dei relè :

peso al di sopra del peso target più il valore di tolleranza si eccita il relè 1; (lampada rossa)
peso al di sotto del peso target meno il valore di tolleranza si eccita il relè 2; (lampada gialla)
peso corrispondente al valore target  si eccita il relè 3 (lampada verde)
DB118Staffa a muro o colonna con pomelli
ACMM000108Staffa solidale alla piattaforma per indicatori Spirit2 e V30
ACG000155Piano o staffa a muro o colonna per sostegno visore con stampante
ACG000090Colonna di supporto visore H 800
