FLP > Piattaforma INOX a profilo ribassato Inox

Disponibile

Piattaforme a profilo ribassato adatte per la pesatura di carrelli e transpallet con sponde laterali e una rampa di salita/discesa. Adatte per realizzare bilance e sistemi elettronici per pesare in applicazioni industriali e commerciali di ogni tipo. Versione standard con cella omologata. Disponibili inoltre in versione ATEX Ex II 2GD IIC in acciaio inox.

CARATTERISTICHE PRINCIPALI

Funzionamento con 4 celle di carico shear-beam omologate INOX IP68, con resistenza di ingresso 350 Ohm e secondo norme OIML R60.

Struttura e piano di carico in acciaio INOX AISI304.

Piedini snodati antishock regolabili e bolla di livello.

Alimentazione 5/15 Vdc.

Scatola di giunzione ermetica, cablaggio IP67 con cavo schermato a 6 poli 5m completo di connettore femmina.

Una rampa di salita/discesa in dotazione di serie.

OPZIONI A RICHIESTA SOLO IN FASE D'ORDINE

Collegamento a indicatore e taratura con omologazione CE-M a singola scala 3.000e o a doppia scala 3.000e + 3.000e (dipende dall'indicatore utilizzato).

Versione ad alta risoluzione per uso interno di fabbrica.

OPZIONI NECESSARIE PER VERSIONE ATEX

CCATEX: Certificato ATEX per ogni cella di carico.

JB4QAP: Scatola di giunzione certificata ATEX.

DCATEXMECH: Dichiarazione di conformità ATEX per PIATTAFORMA (per la certificazione delle celle fare riferimento al codice CCATEX) solo se la piattaforma di pesatura è ordinata senza indicatore di peso, altrimenti fare riferimento alle certificazioni disponibili per l'indicatore da collegare.

Cod.	Modello	Specifiche
LPCI3-1 Inox	Piattaforma dim. mm 800x800x45h Portata 300 kg div. standard 50g opzioni OMCEM-CEM2-HR	DIM. 800 X 800 X 45 mm. PORTATA 300 kg DIV. STANDARD 50 g DIV. CEM 100 g DIV. CEM2 50/100 g HR DIV. 20 g
LPCI6-1 Inox	Piattaforma dim. mm 800x800x45h Portata 600 kg div. standard 100g opzioni OMCEM-CEM2-HR	DIM. 800 X 800 X 45 mm. PORTATA 600 kg DIV. STANDARD 100 g DIV. CEM 200 g DIV. CEM2 100/200 g HR DIV. 50 g
LPEI6-1 Inox	Piattaforma dim. mm 1250x1000x45 Portata 600 kg div. standard 100g opzioni OMCEM-CEM2-HR	DIM. 1000 X 1250 X 45 PORTATA 600 kg DIV. STANDARD 100 g DIV. CEM 200 g DIV. CEM2 100/200 g HR DIV. 50 g
LPEI15-1 Inox	Piattaforma dim. mm 1250x1000 Portata 1500 kg div 200g opzioni OMCEM-CEM2-HR	DIM. 1000 X 1250 X 45 PORTATA 1500 kg DIV. STANDARD 200 g DIV. CEM 500 g DIV. CEM2 200/500 g HR DIV. 50 g
LPFI6-1 Inox	Piattaforma dim. mm 1500x1250x45 Portata 600 kg div. standard 100g opzioni OMCEM-CEM2-HR	DIM. 1500 X 1250 X 45 PORTATA 600 kg DIV. STANDARD 100 g DIV. CEM 200 g DIV. CEM2 100/200 g HR DIV. 50 g
LPFI15-1 Inox	Piattaforma dim. mm 1500x1250 Portata 1500 kg div 200g opzioni OMCEM-CEM2-HR	DIM. 1500 X 1250 X 45 PORTATA 1500 kg DIV. STANDARD 200 g DIV. CEM 500 g DIV. CEM2 200/500 g HR DIV. 50 g

Cod.	Opzione	Specifiche
ETHR	Versione per alta risoluzione per uso interno di fabbrica.
ECEM	Servizio di omologazione a singola portata 3000e, per singola piattaforma/bilancia.
ECEM2	Servizio di omologazione multi-range 3000+3000e, per singola piattaforma/bilancia.
CCATEX-1	Opzione versione ATEX per singola cella di carico. Marcatura: ATEX II 1G Ex ia IIC T6 (Ta -20÷+40°C) TX (Ta -20÷+65°C) Ga e ATEX II 1D Ex ta IIIC TX°C (Ta -20÷+40°C) TX°C (Ta -20÷+65°C) Da IP65.	Completo di stampa delle istruzioni di sicurezza e della dichiarazione UE di conformità ATEX.
CCATEX3GD	Certificato ATEX per una cella di carico. Marcatura: ATEX II 3G Ex nA IIC T6 Gc per gas e ATEX II 3D Ex tc IIIC T115°C Dc IP65 per polveri. Completo di manuale e dichiarazione CE di conformità ATEX.
JB4QAP	Scatola di equalizzazione per bilance pesapallet in acciaio INOX per ambienti ATEX. Grado di protezione: ATEX II 2G Ex ib IIC T6 Gb per gas, ATEX II 2D Ex tb IIIC T115°C Db IP65 per polveri.	Completa di manuale e DICHIARAZIONE CE di CONFORMITÀ ATEX. (Compatibile solo con la versione in acciaio INOX)

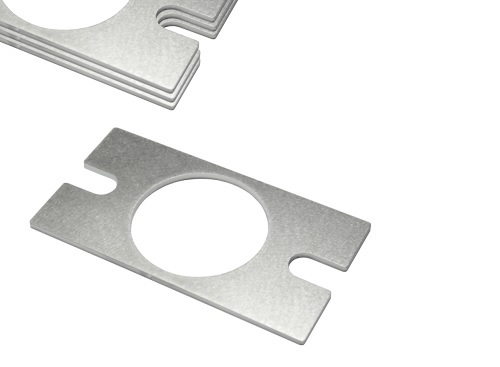

ETPFI-1	Kit 4 piastre di fissaggio a pavimento in acciaio INOX.

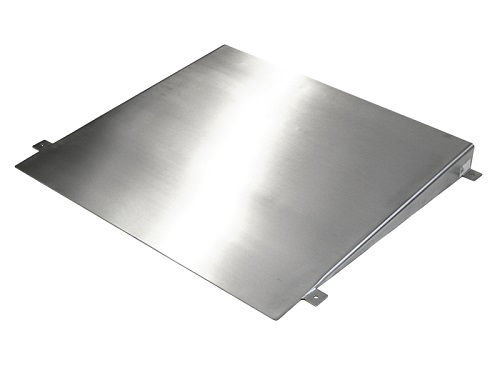

LPRI-1	Seconda rampa per piattaforme LPE in acciaio INOX, 1000x600mm.
LPFRI-1	Seconda rampa per piattaforme LPF in acciaio INOX, 1250x600mm.
LPCRI-1	Seconda rampa per piattaforme LPC in acciaio INOX, 800x600mm.
LPCISTP	Sponde finecorsa in acciaio inox per piattaforma LPCI.
IP69KLC	Versione IP69K per singola cella.
ETIP68	Collegamento IP68 completo di cavo, pressacavi e connettori specifici.
CSP38I-1	Colonna in acciaio INOX AISI 304, 450x450mm, h=917mm, Ø 38mm.
CSP38	Colonna in acciaio inox 450x450mm, h=917mm, Ø 38mm. Base in acciaio verniciato.
CLD-900	Colonna in acciaio INOX AISI 304, h=900mm, Ø 38mm. Base in acciaio verniciato 350x350mm.

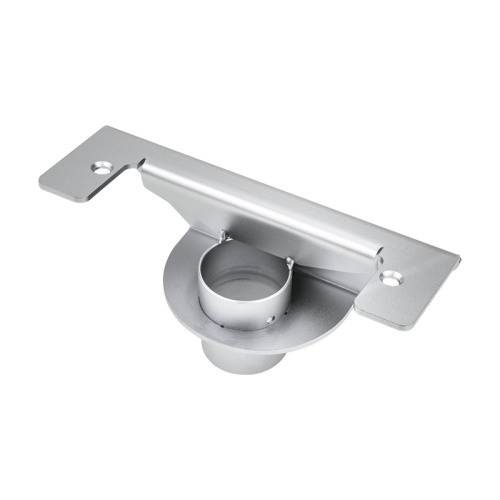

3590CL	Staffa di supporto per indicatori serie DFW, DFWL, DFWLI, 3590E, 3590EGT, TRI, DGT20, DGTPK.
DFWXCL	Staffa di supporto per indicatori serie DFWX.
DFWLXCL	Staffa di supporto per indicatori serie DFWLX.
